Galaxy S7 edge под микроскопом мастеров из Chipworks

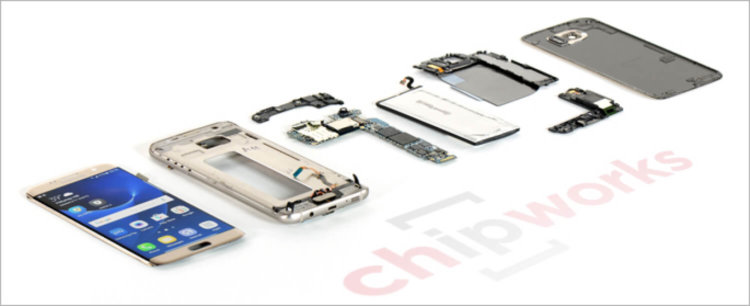

Мы хорошо знаем привычки мастеров из iFixit разбирать новые устройства и оценивать их ремонтопригодность. У мастеров из Chipworks немного другие увлечения. Они разбирают устройства с целью изучить все до последнего винтика. Недавно к ним на стол попал новый Samsung Galaxy S7 edge, и мастера не могли не поделиться своими находками. Внутри смартфона все гораздо интереснее, чем можно было представить.

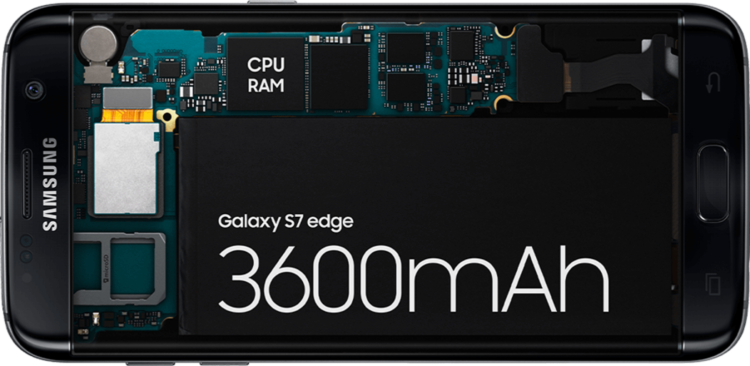

Galaxy S7 edge под микроскопом мастеров из Chipworks. Фото.

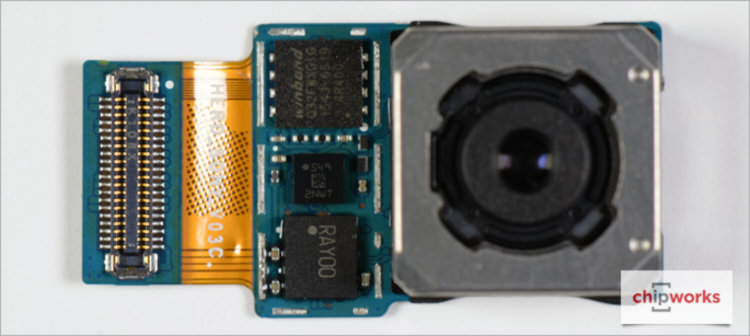

Встречайте, камера Galaxy S7

Galaxy S7 edge под микроскопом мастеров из Chipworks. Встречайте, камера Galaxy S7. Фото.

В Samsung Galaxy S7 12-мегапиксельная камера. Прошлогодний флагман получил 16-мегапискельную камеру, однако в этот раз компания Samsung увеличила размер пикселей. В настоящий момент размер пикселей у камеры Samsung Galaxy S7 больше, чем у 12-мегапиксельной камеры iPhone 6s. Камера порадует технологией автоматической фокусировки Dual pixel. Впервые технология была применена компанией Canon в 2013 году в камере Canon EOS 70D DSLR. Сегодня технология полностью работоспособна на мобильных устройствах.

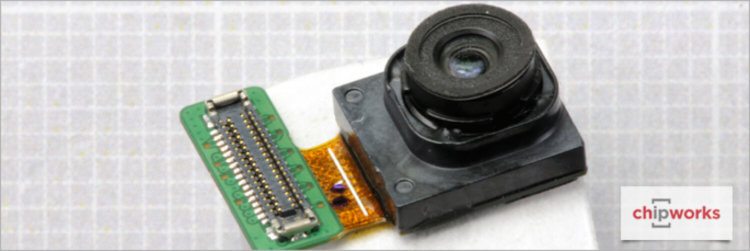

5-мегапиксельная фронтальная камера

Galaxy S7 edge под микроскопом мастеров из Chipworks. 5-мегапиксельная фронтальная камера. Фото.

Размер модуля фронтальной камеры всего 8 мм x 7,2 мм x 5 мм. Размер пикселей 1,34 µm.

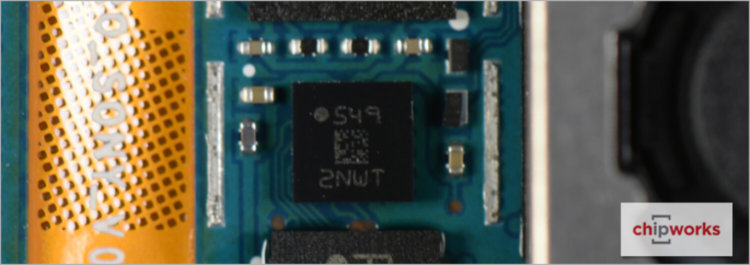

Оптическая стабилизация

Galaxy S7 edge под микроскопом мастеров из Chipworks. Оптическая стабилизация. Фото.

Гироскоп STMicroelectronics K2G2IS был найден на шлейфе основной камеры. Он отвечает за оптическую стабилизацию.

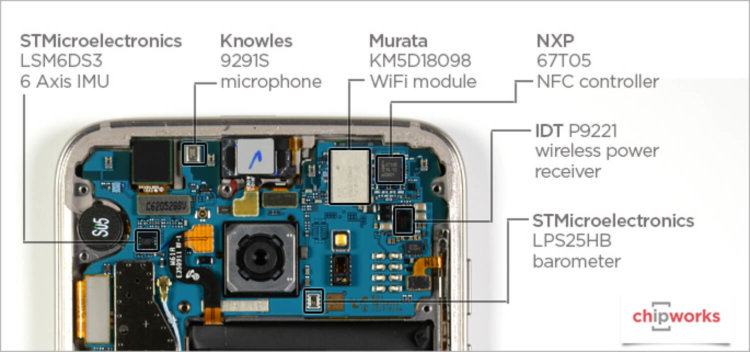

Другие элементы

Galaxy S7 edge под микроскопом мастеров из Chipworks. Другие элементы. Фото.

Galaxy S7 edge под микроскопом мастеров из Chipworks. Другие элементы. Фото.

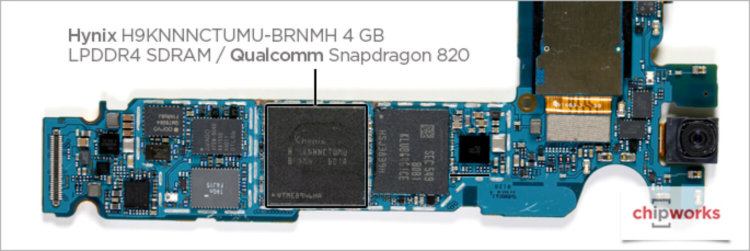

Все хорошо показано на изображениях, кроме процессора Snapdragon 820. Он надежно спрятан под Hynix LPDDR4 SDRAM. Примечательно то, что Samsung не стала использовать собственную память.

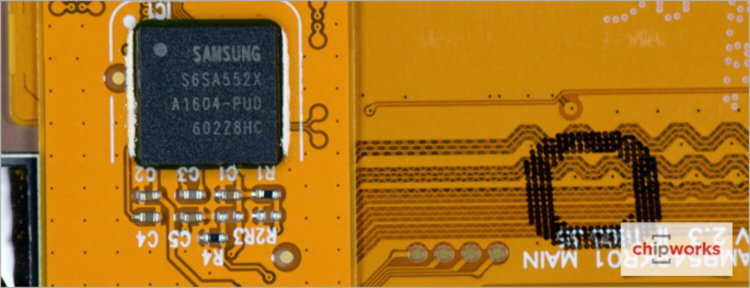

Контроллер тачскрина

Galaxy S7 edge под микроскопом мастеров из Chipworks. Контроллер тачскрина. Фото.

Зато Samsung впервые использовала собственный контроллер тачскрина S6SMC41X TSC, который мастера из Chipworks ранее видели только в китайском смартфоне Doov L5Pro.

Galaxy S7 edge под микроскопом мастеров из Chipworks. Контроллер тачскрина. Фото.

Chipworks продолжают изучать Galaxy S7 и выкладывают обновления на своем сайте.
