Взгляд на Galaxy S5 изнутри

Знаете, чем отличается современный ребенок от ребенка из 80-х? У вторых не было Wi-Fi, а единственной социальной сетью был двор. Да, это было суровое время, и мы развлекались, как могли. Например, мы разбирали. Что разбирали? Да абсолютно все: от новенького трансформера до отцовского магнитофона. Вот и нашим друзьям из Ferra.ru, кажется, не хватило технического описания Samsung Galaxy S5, и они решили собственными глазами посмотреть, что же там внутри и как оно устроено. Всех, кто не растерял еще детский дух любопытства – просим под кат.

Взгляд на Galaxy S5

Стоит ли напоминать, что новый корейский флагман, согласно последним веяниям моды, защищен от пыли и влаги по стандарту IP67? И конечно, это не могло не добавить некоторых сложностей в разборе устройства.

Те, кому приходилось собственноручно менять защитное стекло на своих «Галактиках», хорошо знают, что такое двусторонний скотч и как с ним тяжело бороться. В Galaxy S5 же на нем крепится весь модуль дисплея. Да-да, никаких винтов. Не самое лучшее решение в плане ремонтопригодности, но такова цена герметичности.

Чтобы сломать клею характер, смартфон пришлось нагревать на паяльной платформе, а затем еще и обдать из теплопушки! Всего на то, чтобы отсоединить экран ушло не меньше получаса, и это у тех, кто не первый раз сталкивается с подобной задачей.

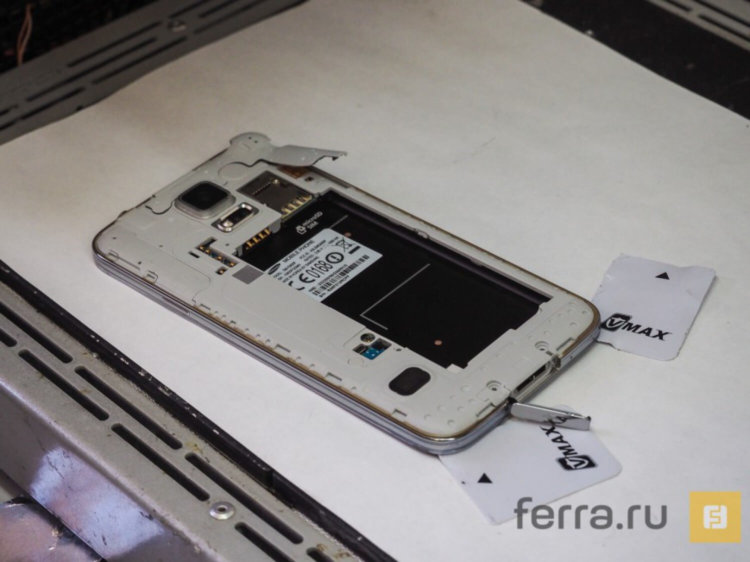

Galaxy S5 на паяльной платформе

Galaxy S5 под теплопушкой

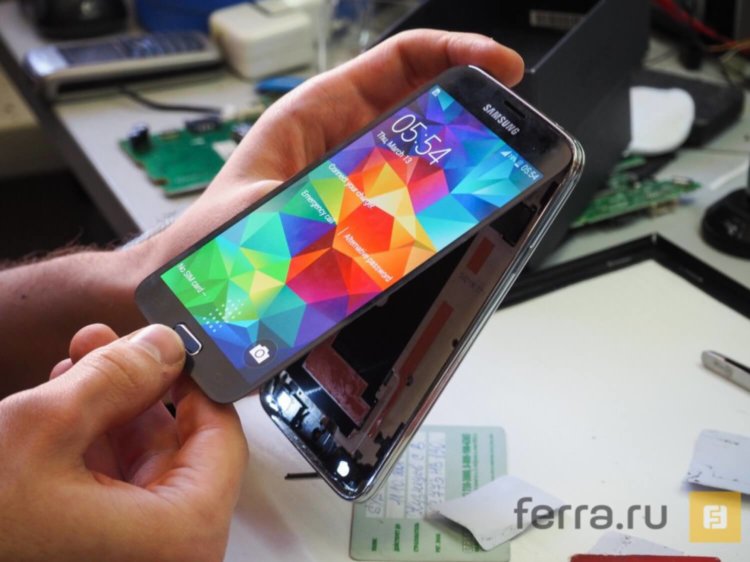

отсоединение экрана Galaxy S5

Зато дальше дело пошло проще, достаточно отвертки и скальпеля. У ребят и вовсе два в одном.

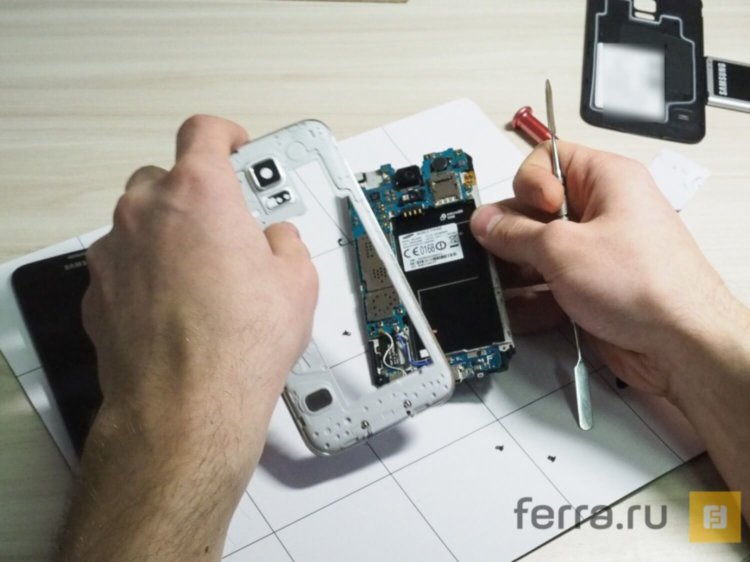

Разбор Galaxy S5

Новый флагман Samsung впервые изменил привычную компоновку «внутренностей». До этого аккумуляторы были практически квадратной формы, вследствие чего плата была широкой. Здесь же южнокорейцы решили использовать продолговатый аккумулятор и Г-образную микросхему.

аккумуляторы линейки Galaxy S

Вся производительная мощь смартфона занимает две платы, на основной располагается чип радиоинтерфейса, а также пользовательская и флеш-память. Под последней таится «сердце» Galaxy S5 – Qualcomm MSM8974AC, или в простонародье Snadragon 801.

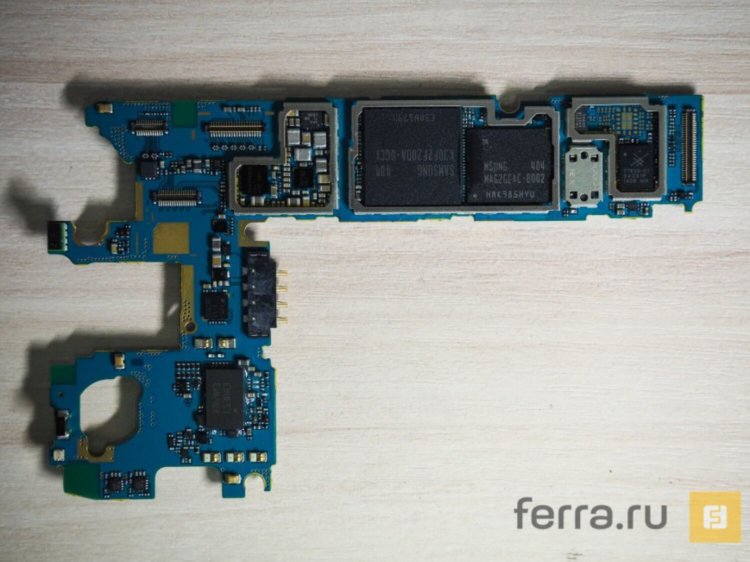

плата Galaxy S5

Собственно вот так выглядит устройство в «минуты не собранности».

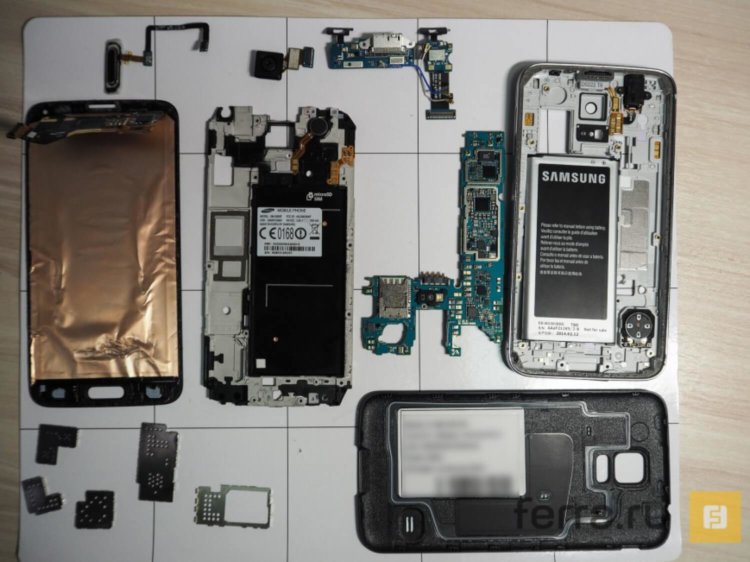

Galaxy S5  в разобранном виде

Остается пожелать ребятам, чтобы после сборки у них не осталось лишних деталей, и смартфон по-прежнему остался пылевлагозащищенным.

А был ли у вас опыт проникновения внутрь гаджета или вы предпочитаете воспользоваться услугами сервиса?
