LCD против AMOLED. Что лучше?

LCD-дисплеи

Начнем, пожалуй, с наиболее популярной LCD-матрицы. LCD в переводе с английского означает «жидкокристаллический дисплей» (liquid crystal display), однако в простонародье его принято называть просто «элсиди». Первый цветной LCD-дисплей был представлен компанией Sharp в 1987 году, и со временем они начали смещать ЭЛТ (электронно-лучевая трубка) – мониторы.

Untitled-1
Насколько важным фактором для вас является дисплей при выборе устройства? Всё еще сомневаетесь? В этой статье мы рассмотрим два основных вида дисплеев, которые встречаются сегодня на рынке мобильных устройств, рассмотрим их особенности, и главное — поможем вам решить, какой дисплей вам наиболее предпочтителен.

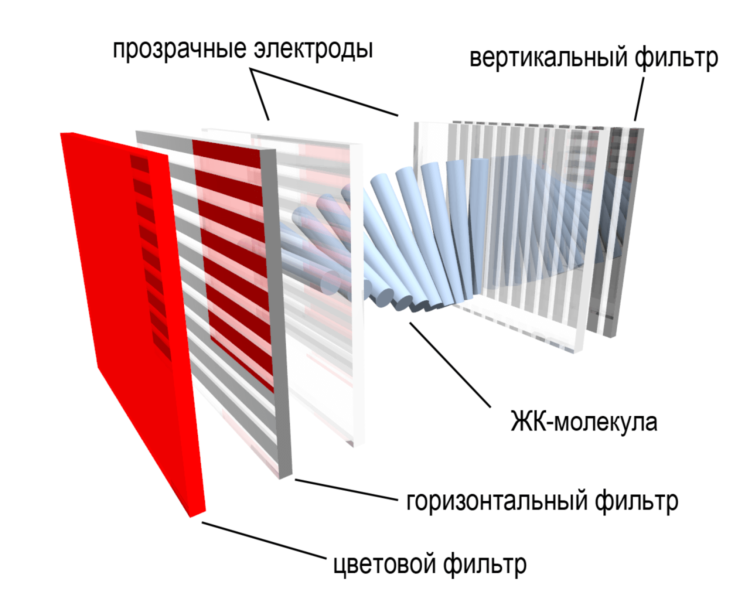

На примере TN-матрицы рассмотрим принцип работы данного дисплея. LCD-дисплей состоит из пикселей, в свою очередь, пиксели состоят из субпикселей, которые представляют собой 3 цвета – красный, зеленый, синий, в сумме они дают белый цвет. Проведите эксперимент: возьмите цветной картон, вырежьте круг с тремя цветами (зеленый, красный, синий) и попробуйте быстро прокрутить его, вы заметите, что вместо трех цветов получится один – белый. С помощью всего трех цветов можно создавать огромное множество оттенков, оптимальным является 16 миллионов оттенков. Делать больше нет смысла, это прямо пропорционально повлияет на память, которой и так мобильным устройствам всегда не хватает. Более того, глаз человека распознает от силы 10 миллионов цветов. Каждый субпиксель состоит из: цветового фильтра, который определяет цвет субпикселя (красный, зеленый, синий), горизонтального и вертикального фильтров, прозрачных электродов, а также жидкокристаллических молекул. В зависимости от того, какая технология используются (TN, IPS), будет определяться принцип взаимодействия кристалла с электродами.
LCD_subpixel_(ru)
Из курса физики известно, что свет, поляризованный на поверхности тела в определенной плоскости, может пройти через другую поверхность только в случае, если она будет находиться в одной плоскости с первой. Например, свет проходит через дифракционную решетку и поляризуется по вертикальной плоскости, в случае если следующая поверхность будет находиться в плоскости, расположенной на 90 градусов относительно первой, то свет не пройдет через вторую поверхность, если же на 45 градусов, то свет пройдет лишь наполовину. Но зачем нам ЖК-молекулы? Они играют ключевую роль: кристалл определяет, с какой силой будет проходить свет через цветовой фильтр, он направляет свет в одну плоскость с поверхностью второго фильтра.

В TN-матрицах электроды расположены так же, как и фильтры, и они направляют наш кристалл в плоскость второго фильтра, что приводит к свободному прохождению света через дифракционную решетку. Если же мы подаем напряжение транзисторам, то молекулы кристалла образуются в ряд, и в зависимости от силы напряжения можно регулировать, какое количество молекул кристалла будут упорядочены перпендикулярно второму фильтру. Другими словами, чем больше напряжения даёт нам транзистор, тем меньше света будет пропускать наш субпиксель. Поэтому когда в TN-матрицах выгорают пиксели, то они бывают белого цвета, а не черного, так как выгорание подразумевает выход из строя транзистора, который больше не может подавать ток и регулировать силу пропускания света, соответственно, наш свет без проблем проходит через цветовой фильтр.

Наверняка вы задаетесь вопросом: «Почему битые пиксели бывают и черного цвета»? Всё дело в технологии: битые пиксели черного цвета встречаются в IPS-матрицах, так как в таких матрицах при подаче напряжения кристалл проводит свет в одной плоскости с фильтром. Более того, в IPS-матрицах, поскольку в спокойном состоянии кристаллы не проходят через фильтр и соответственно свет также не проходит, мы наблюдаем глубокий черный цвет.
Отдельно хочется упомянуть об искусственной подсветке. В отличие от AMOLED-дисплеев, пиксели в LCD неспособны излучать свет. Им в этом помогает подсветка, которая также влияет на яркость самого дисплея.

AMOLED-дисплеи

С каждым днем AMOLED-матрицы всё популярнее. Технологически они заметно превосходят LCD-дисплеи, и многие ожидают в будущем доминирование AMOLED-дисплеев на рынке не только мобильном, но и всей техники. Однако наибольшую популярность подобные матрицы получили лишь при изготовлении устройств с небольшой диагональю экрана, так как производственные затраты очень велики – это очень капризные и хрупкие дисплеи, – поэтому разработка экрана с большой диагональю повлечет за собой большие производственные затраты, большое количество брака и прочее.

Что касается самой технологии, то AMOLED (Active Matrix Organic Light-Emitting Diode) имеет заметные отличия в сравнении с LCD. Каждый субпиксель имеет свою собственную искусственную подсветку, будем называть их светодиодами, AMOLED-матрица имеет несколько слоёв: слой катода, слой активной органики (светодиоды), TFT-массив, другими словами, транзисторы, и затем идет подложка, которая может быть изготовлена из любых материалов (силикон, металл и другие).
293px-AMOLED-ru.svg

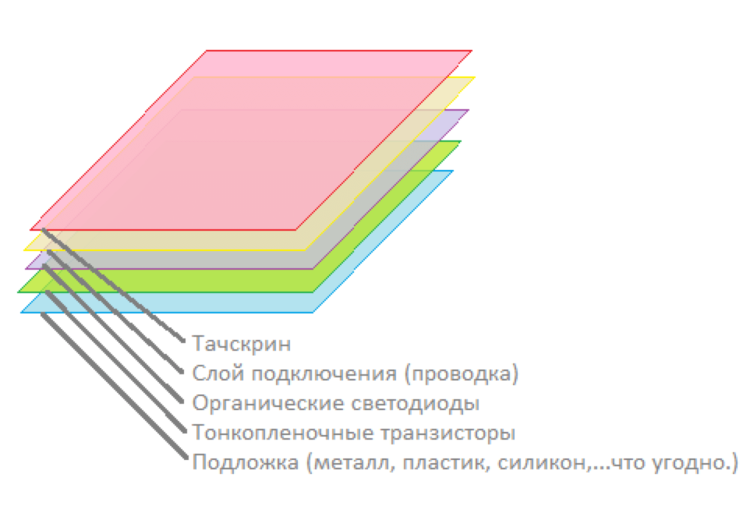

Именно поэтому AMOLED-дисплеи можно использовать при изготовлении различных гаджетов с закругленным экраном, это помогло Samsung в создании Galaxy Note Edge. В будущем мы увидим полностью гибкие гаджеты, с силиконовой подложкой, например. Что касается SuperAMOLED, данная технология является усовершенствованной версией AMOLED. Наиболее главная техническая особенность – это отсутствие воздушной прослойки между экраном и дисплеем: экран приклеен к дисплею, это уменьшает место, занимаемое дисплеем, как следствие, уменьшаются габариты устройств. Сверху дисплея расположен тачскрин, затем идет проводка, которая передает ток низкого напряжения, проводка дает питание светодиодам, под светодиодами расположены транзисторы, а под ними находится подложка.
Super_AMOLED
SuperAMOLED-дисплеи ярче своих предшественников, меньше отражают свет и имеют сниженное энергопотребление. Что касается энергопотребления, то в связи с тем, что светодиоды сами создают свет, энергопотребление матрицы напрямую зависит от количества работающих пикселей, от интенсивности света диодов. Именно поэтому Samsung в интерфейсе TouchWiz использует темные тона, это положительно сказывается на расходе диодами заряда батареи.

Итоги

LCD довольно скоро станет устаревшей технологией, однако рынок мобильных устройств с данными дисплеями всё еще будет занимать заметную долю. На сегодняшний день наиболее предпочтительна именно LCD-матрица, да, разрыв уже минимален, более того, дисплей Note 4 для некоторых может стать лучшим на рынке, два–три года – и AMOLED-экраны по качеству станут доминировать над LCD, однако AMOLED пока недостаточно совершенен. Напротив, LCD – это отполированная технология, которая уже достигла практически идеальных показателей. Однако решать в любом случае вам.
